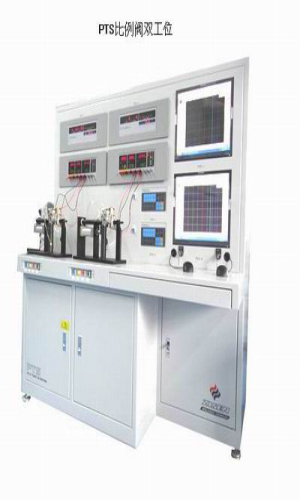

PTS燃气比例阀性能曲线智能测试系统（双工位）
产品详情
PCV比例调节阀（Proportional Control Valve）智能测试系统（以下简称测试系统或PTS系统 PCV TEST SYSTEM）是各种规格型号的PCV比例调节电磁阀（以下简称PCV阀）的电气特性（特性曲线、特征参数值）的在线测试、调整、成品检验的专用测试系统。
一、功能特点：
1.自动测试并适时显示PCV阀的压力调节特性P2～P1曲线，流量调节特性P2～I曲线。
2.自动测试并适时显示PCV
阀产品技术条件规定的各项特征参数指标。
3.对测试的各项特征参数指标自动进行合格与否的识别判定。
4.对产品的各项性能参数、特性曲线均能适时在线调整、检测，以利产品的组装调试、改进提高和新产品开发试验。
5.从产品装夹到各项测试结果的存储、打印、查询均可全自动完成 , 亦可按“主菜单”提示 ,
选择某一项进行自动测试。
电磁阀接线端子部份采用手动插接方式（由甲方提供夹具）。
6.比例阀电源部分配备四种专用程控恒流源：①纯直流恒流源(标准型)；②全波整流脉动恒流源(三国型)；③直流迭加
正弦恒流源(神菱型)；④直流脉冲。以利不同品种规格型号PCV阀及不同测试标准的测试、试验。
7.电磁阀电源部分配备三种电流或电压源：①纯直流恒流源(标准型)，两路独立，可程程控或手动；②纯直流恒流源
(0-110VDC 100mA)，两路独立，可程程控或手动；③50~230V
60W可调整流电压源，可进行程控通断控制。
一组输出，可并接三个20W电磁阀。
8.设置产品技术标准文件库和产品测试数据库，可存储10万只PCV阀的测试数据及曲线、编号、日期等，为产品的生产、
开发、技术质量管理提供准确可靠的依据。可随时重演指定编号PCV阀的测试过程。
9.对产品技术标准的建立、修定，对产品测试参数的设置调整，对产品测试数据的查询等均可采取分级管理的技术措施，
以保证产品测试的准确可靠。
10.可预置间歇老化次数,到达后自动停止。
二、主要性能参数：
1.三组专用程控恒流源的特性：(以纯直流恒流源定标)
① 额定输出电流范围：0～300mA
② 显示控制精度：1mA
（注：三国全波整流型恒流源为5mA）
2.电磁阀高压电压源特性：
① 输出电压范围：50～230V
（整流方式，具有程控通断功能）
② 功率：60W
3.气压检测调控特性：
① 检测精度：±0.5% F.S
② 稳定度 ：±0.5% F.S
③ 温度漂移：0.01～0.02% / ℃
F.S
④ 显示控制精度(分辨率)：1Pa
⑤ 具备数字化校0 功能
4.产品特性参数测试显示：
①压力特性曲线(P2～P1)三组九段(Imin，Imon，Imax)
②流量特性曲线(P2～I)一组三段
③特征参数：按产品技术条件设置
5.测试速度：1～3min
(根据所设的测试点多少及设定的测试速度值而变化）
6.常规电气参数：
①电压适应范围：220V±10% ,
50HZ±0.5HZ
②环境条件：环境温度：10～35℃
相对湿度：≤80%
(温度在25℃时）
大气压力：750mmHg
振动幅度：±0.2mm
其他：测试系统附近无强磁场；无酸、碱等腐蚀性气体等影响。
③消耗功率：≤1000W
三、软件系统组成：
上位机软件系统是在中文
Window支持下的多窗口图形界面专用测试系统，下位机软件可在脱离上位机支持下独立完成全部测试及试验，
通过高速的通讯接口与上位机构成集散式系统，提高了整机的可靠性。整个软件系统主要包括以下几个部分：
1.基础软件支持系统 5. 数据库管理系统
2.主体监控系统 6.
测试标准维护及智能识别系统
3.测试程序系统 7.
打印输出系统
4.绘图及显示系统 8.
通讯及其他接口程序系统
选择智神的理由：
◆ 十五年的研究与应用经验，5次改型设计
◆ 国家燃气用具质量监督检查中心选用检测设备
◆ 国家创新基金资助项目
◆ 被列为重庆市重点新产品
