本测试系统由触摸屏、数字式电流电压表、接触调压器、、PCV专用电路、PLC、专用电源、气路过滤、稳压、管道连接、测试夹具等部分组成。总体结构为“工控台”式,上半部分为仪表屏，下半部分为测试工作台。所有仪器、仪表均设置在仪表屏上，测试夹具等测试操作器具均布置在工作台桌面上。采用现代虚拟软件软件技术为特征的触摸屏技术，以软代硬的设计理念使传统的锅炉更具人性化特征，本人机界面软件系统的目标就是为您提供一个"直观、方便、安全、高效"的智能测试环境。

  一、概述

PCV电磁阀动作老化测试系统采用现代虚拟软件技术为特征的触摸屏技术，以软代硬的设计理念使传统的锅炉更具人性化特征，本人机界面软件系统的目标就是为您提供一个"直观、方便、安全、高效"的智能测试环境。

二、基本概念

◆ 按键操作：本系统采用工控领域先进的触摸屏技术，操作者可直接用手指字轻轻按动

屏幕上显示按键部位即可。注意用力不要太大，不能用利器划伤屏幕表面。

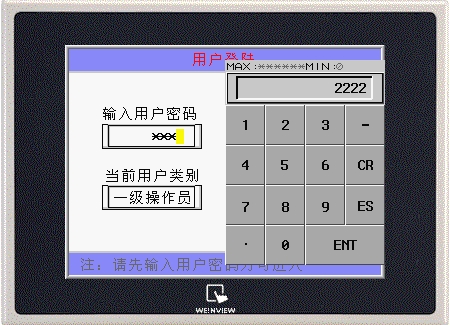

◆ 数字输入：在需人为输入参数时，如"密码输入"，"产品参数设置"等，可直接按数字显示框，系统将弹出一数字输入窗口，此窗口可分为输入数字显示、数字输入范围显示、数字功能按键三个区域。直接按数字键，输入相应数字后，再按"ENT"键即可完成一个数据的输入。数字输入窗口见下图：

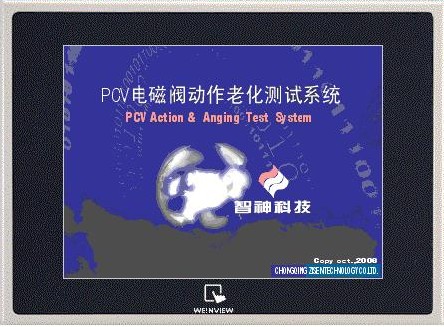

三、登陆界面

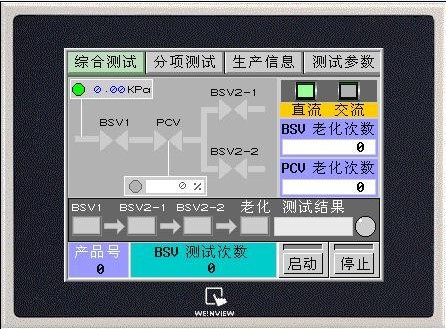

 四、进入系统后的界面

例：如需输入0.85，则分别按下"0"，"."，"8"，"5"键后，按下"ENT"键即可，输入过程

中还可按"CR"键消除全部输入数字。如中途想放弃此次输入操作并退出数字输入窗口，

只需按下"ES"键即可。

五：密码等级认证与权限管理

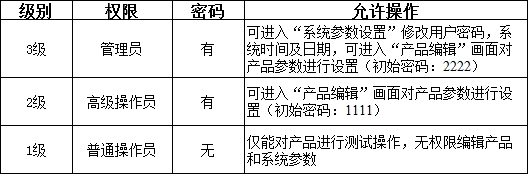

◆ 功能介绍：  系统为您提供了普通操作员、高级操作员、管理员，三级用户，其中高级操作员、管理员进行密码管理，而对普通操作员不做密码管理，系统自动根据输入的密码获得相应的操作权限（管理员权限最高，普通操作员权限最低，高权限可获得低权限的所有权限）：

●   输入用户密码：按数字输入窗口，会弹出数字键盘，输入等级密码数字。

●   当前用户类别：输入等级密码后，显示当前用户的权限等级。

●   产品编辑窗口：输入相应的用户密码获得权限，点击右边的“产品编辑窗口”按键可进入产品编辑画面，进入“产品编辑窗口”需高级操作员以上的权限。

●   系统参数设置：输入相应的用户密码获得权限，点击右边的“系统参数设置”按键可进入系统参数设置画面，“产品编辑窗口”需管理员权限
