PTS燃气比例阀性能曲线智能测试系统（三工位）
产品详情
一、功能特点及适用范围：
PCV比例调节阀（Proportional Control Valve）智能测试系统（以下简称测试系统或PTS系统 PCV TEST SYSTEM）是各种规格型号的PCV比例调节电磁阀（以下简称PCV阀）的电气特性（特性曲线、特征参数值）的在线测试、调整、成品检验的专用测试系统，主要功能特点如下：
1、自动测试并适时显示PCV阀的压力调节特性（即P1－P2 曲线）、流量特性 (即I－P2曲线)；
2、自动测试并适时显示PCV阀产品技术条件规定的各项特征参数值；
3、对在线测试的各项特征参数值与该产品技术条件规定的标准参数一一对比，自动作出合格与否的识别和判定显示；
4、对产品的各项性能参数、特性曲线均可适时在线检测、分析、调整、对产品的组装调试、改进提高和新产品开发试验非常方便；
5、本测试系统从产品的装夹到测试数据的存储、打印、查询均可全自动完成，亦可按“主菜单”提示选择某一单项自动测试，操作灵活简便，测试效率很高；
6、本测试系统设置有四种专用程控恒流电源：
① 纯直流恒流源（标准型）；
② 直流迭加正弦波恒流源（神菱型）；
③ 全波整流脉冲恒流源（三国型）；
④ 直流脉冲恒流源适用于不同品种、规格型号PCV阀及不同测试工艺要求的测试、试验；
7、本测试系统设置有产品技术标准文件库和产品测试数据库，可存储10万只产品(根据硬盘容量)的测试数据及曲线、编号、测试日期，为产品的生产、开发、技术、质量管理提供准确可靠的依据；
8、对产品技术标准的建立、修订；对产品测试参数的设置、调整；对产品测试数据的查询均采取了分级管理的技术措施，保证了产品测试的准确可靠；
9、本测试系统可根据需要预置间歇工艺老化或寿命试验次数，到达设定值时即自动停止，并记录显示运行次数；
10、本测试系统适用于燃气用具部件厂、整机厂对PCV阀的组装、调试和质量检测；也适用于国家各级燃气用具质量监督检测机构、教学、科研单位的产品质量检测认证和新产品开发。
二、系统组成及联接：

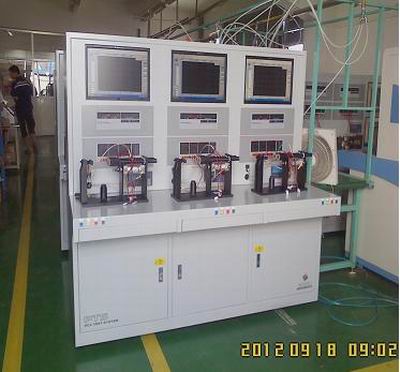

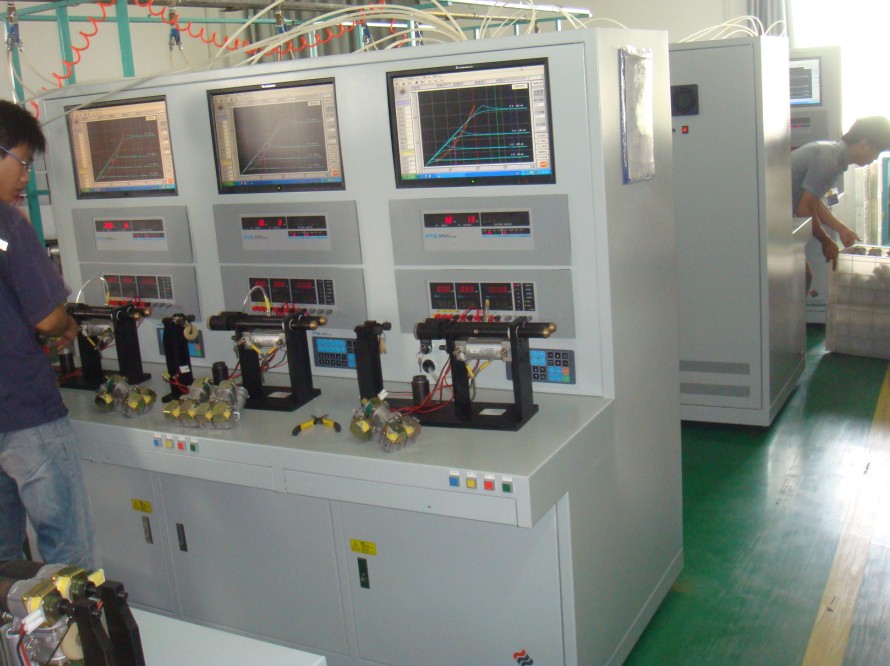

1、本测试系统的硬件系统由上位机（电脑主机、17”彩色显示器、彩色喷墨打印机），下位机（PCV专用微机、PCV多功能程控恒流源），自动调压机构、自动装夹机构、专用测试气源、管路及其贮气、稳压、过滤装置等五部分组成。系统组成及联接见下图。总体结构为“工控台”式，最大外形尺寸为168×128×80cm，上半部分为仪表屏（158×60×48cm），下半部分为测试工作台。所有仪器、仪表均设置在仪表屏上，仪表屏正面布置如附图一所示。 PC键盘、鼠标、PCV专用键盘、测试夹具等测试操作器具均布置在工作台桌面上。自动调压、自动装夹及其管路系统、驱动/控制/检测电路系统设置在平台下面左边柜内。所有仪器、仪表、执行机构间均采用专用线缆、专用接插件按编号一一对应联接。
附图：PTS测试系统框图
2、本测试系统的软件系统亦分为上位机、下位机两部分。上位机软件系统是在中文Window XP支持下的多窗口图形界面专用测试系统；下位机软件系统采用汇编程序编写并已固化在芯片内部，因而速度更快，可靠性更高，下位机的所有程序可独立运行，完成产品的各项性能测试及试验，勿需上位机支持，这就保证了下位机独立使用的灵活性。整个软件系统主要包括以下几个部分：①基础软件支持系统；②主体监控系统；③测试程序系统；④绘图及显示系统；⑤数据库显示系统；⑥测试标准维护及智能识别系统；⑦打印输出系统；⑧双向通讯及其他接口程序系统。
